VPN-технологии Cisco: от классики к современности. #
Сравнительный анализ DMVPN, GRE over IPsec, IPsec VTI и Policy-based IPsec.

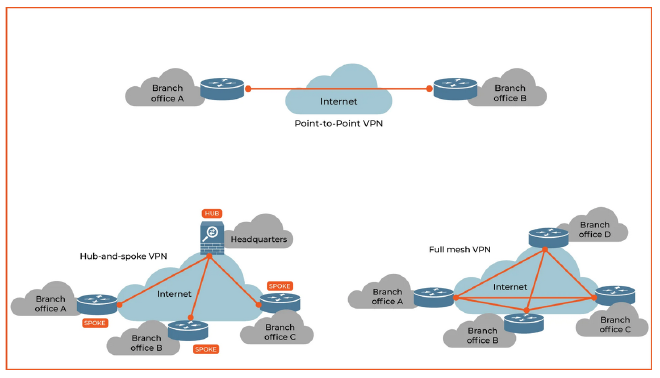

Построение безопасной и масштабируемой корпоративной сети, объединяющей множество географически распределенных объектов — одна из ключевых задач сетевого инженера. На пути к этой цели технологии VPN играют первостепеннyю роль, предлагая различные подходы к организации защищенных туннелей.
В данной статье мы проведем сравнительный анализ настройки основных VPN-технологий от Cisco, которые составляют основу современных гибридных сетей:
- Policy-based IPsec — классический подход на основе политик
- Route-based VPN — современные маршрутизируемые решения:
- GRE over IPsec — комбинированная технология
- IPsec VTI — унифицированные туннельные интерфейсы
- DMVPN — динамические multipoint-туннели
IPsec (Policy-based VPN) #
Главное отличие policy-based VPN — шифруется только трафик, попадающий в ACL.
# Создаем объекты сети
object-group NET_INTERNAL
192.168.1.0 255.255.255.0
object-group NET_REMOTE_OFFICE1
10.10.10.0 255.255.255.0
# Исключение из NAT
ip access-list extended ACL_NAT
deny ip object-group NET_INTERNAL object-group NET_REMOTE_OFFICE1
permit ip object-group NET_INTERNAL any
route-map NAT_ISP1 permit 10
match ip address ACL_NAT
match interface GigabitEthernet0/0
# Определение трафика, который будет шифроваться
ip access-list extended VPN-TRAFFIC
permit ip object-group NET_INTERNAL object-group NET_REMOTE_OFFICE1
# Crypto MAP
crypto map VPN-MAP 10 ipsec-isakmp
description ---VPN1---
set peer 198.51.100.20 # IP адрес удаленного офиса
set transform-set VPN-TSET
set pfs group2
match address VPN-TRAFFIC
# Применяем Crypto MAP на внешнем интерфейсе
interface GigabitEthernet0/0
ip address 203.0.113.10 255.255.255.0
ip nat outside
crypto map VPN-MAP
GRE over IPsec (route-based VPN) #
Если tunnel mode не указан, то по умолчанию это GRE interface (tunnel mode gre ip).
interface Tunnel22
description ---VPN2---
ip address 192.168.250.1 255.255.255.252
zone-member security ZONE_IN
ip tcp adjust-mss 1387
tunnel source 203.0.113.10
tunnel mode gre ip # GRE tunneling
tunnel destination 198.51.100.20
tunnel protection ipsec profile PROFILE-GREoverIPSEC # IPSec Encryption
IPsec VTI (route-based VPN) #
GRE не используется.
interface Tunnel23
description ---VPN3---
bandwidth 4000
ip address 169.254.117.34 255.255.255.252
zone-member security ZONE_IN
ip tcp adjust-mss 1387
tunnel source 203.0.113.10
tunnel mode ipsec ipv4 # IPSec via VTI interface
tunnel destination 198.51.100.20
tunnel protection ipsec profile PROFILE-IPSECVTI # IPSec Encryption
DMVPN (mGRE + NHRP + IPsec) #
# Hub
interface Tunnel24
description ---DMVPNCLOUD1---
ip address 192.168.254.1 255.255.255.0
no ip redirects
ip mtu 1400
no ip split-horizon eigrp 1
ip nat inside
ip nhrp network-id 1
ip nhrp redirect
zone-member security ZONE_IN
ip tcp adjust-mss 1360
tunnel source 203.0.113.10
tunnel mode gre multipoint # mGRE tunneling
tunnel key 1
tunnel path-mtu-discovery
tunnel protection ipsec profile PROFILE-DMVPN # IPSec Encryption
# Spoke
interface Tunnel1
description ---DMVPNCLOUD1---
bandwidth 12000
ip address 192.168.254.12 255.255.255.0
no ip redirects
ip mtu 1400
ip nhrp map 192.168.254.1 203.0.113.10
ip nhrp map multicast 203.0.113.10
ip nhrp network-id 1
ip nhrp holdtime 60
ip nhrp nhs 192.168.254.1
ip nhrp registration timeout 30
zone-member security ZONE_IN
ip tcp adjust-mss 1360
tunnel source GigabitEthernet0/0/1
tunnel mode gre multipoint # mGRE tunneling
tunnel key 1
tunnel route-via GigabitEthernet0/0/1 mandatory
tunnel path-mtu-discovery
tunnel protection ipsec profile PROFILE-DMVPN shared # IPSec Encryption
