IPsec (Internet Protocol Security) — это набор протоколов, который обеспечивает шифрование, аутентификацию и защиту данных на уровне IP.
В отличие от SSL/TLS, который работает на уровне приложений, IPsec встроен прямо в сетевую модель и позволяет создавать безопасные туннели между устройствами, сетями или хостами.
📌 Что такое IPsec? #
IPsec (IP Security) — это не один протокол, а целый стек технологий:
- ESP (Encapsulating Security Payload) — шифрование/аутентификация полезной нагрузки
- AH (Authentication Header) — только аутентификация заголовков
- IKE (Internet Key Exchange) — обмен ключами
- SA (Security Association) — параметры защищённого соединения
Два режима работы протокола ESP #

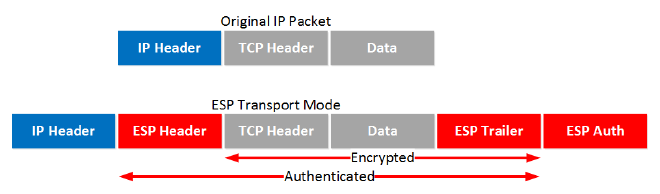

Transport Mode #
Шифруется только полезная нагрузка (payload).
Используется редко — обычно для хостовых VPN (например, Windows L2TP/IPsec).

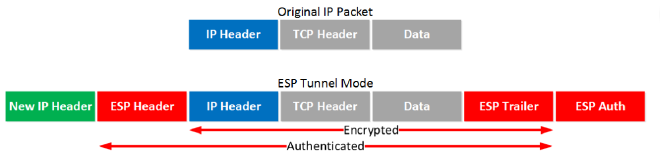

Tunnel Mode #
Оборачивается весь исходный пакет.
Используется для site-to-site, DMVPN, AWS, MikroTik, Cisco — практически везде.
Основные протоколы и порты IPsec #
IKE SA (Control Plane) #
| Протокол | Порт | Назначение |
|---|---|---|
| UDP | 500 | Основной порт для IKEv1 и IKEv2 переговоров |
| UDP | 4500 | NAT-Traversal (NAT-T) для обхода NAT устройств |
IPsec SA (Data Plane) #
| Протокол | Номер | Назначение |
|---|---|---|
| ESP | 50 | Encapsulating Security Payload (без порта) |
| AH | 51 | Authentication Header (без порта) |
Как работает IPsec #

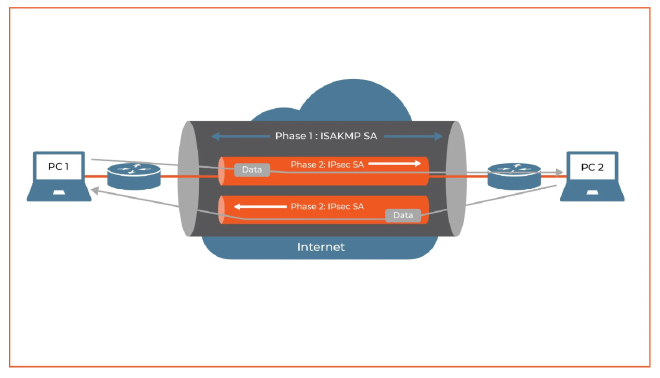

IPsec создаёт защищённый канал в два шага: Phase 1 и Phase 2.
Это общий принцип, одинаковый для Cisco, MikroTik, pfSense, FortiGate и пр.
Phase 1 — установление IKE SA #
Цель — создать защищённый канал управления, по которому стороны смогут безопасно обмениваться ключами.
На этом этапе стороны договариваются о:
- алгоритмах шифрования IKE (AES/3DES)
- хэш-функциях (SHA)
- DH-группе
- методе аутентификации (PSK/сертификаты)
- времени жизни SA
После завершения фазы 1 создаётся IKE SA — защищённый канал для переговоров.
Два режима фазы 1 (только для IKEv1):
- Main Mode — 6 сообщений, безопаснее
- Aggressive Mode — 3 сообщения, быстрее, менее защищён
Phase 2 — установление IPsec SA (Quick Mode) #
Цель — создать реальный туннель данных, через который пойдёт трафик.
На этом этапе стороны договариваются о:
- алгоритмах шифрования ESP
- хэшировании пакетов
- использовании Perfect Forward Secrecy (PFS)
- времени жизни IPsec SA
- локальных/удалённых подсетях (traffic selectors)
Phase 2 создаёт IPsec SA, по которому уже передаются данные.
SA — Security Association #
SA — это набор параметров защищённого соединения, который содержит:
- выбранные алгоритмы
- ключи
- селекторы трафика
- lifetime
IPsec всегда создаёт две SA — в каждую сторону:
- Outbound SA (local → remote)
- Inbound SA (remote → local)
Эти SA начинают шифровать и расшифровывать реальный трафик.
Протоколы IPsec: AH и ESP #
AH (Authentication Header) #
- не шифрует данные
- обеспечивает целостность
- редко используется
ESP (Encapsulating Security Payload) #
- шифрует полезную нагрузку
- обеспечивает аутентификацию
- поддерживает Tunnel и Transport
Почти всегда используется ESP, а не AH.
IKEv2 vs IKEv1 #
IKEv2 (Internet Key Exchange v2) — современный протокол обмена ключами, который используется в IPsec для установки Phase 1 и Phase 2.
Он был разработан совместно Microsoft и Cisco и считается стандартом де-факто для IPsec-туннелей.
Преимущества IKEv2 перед IKEv1:
-
Меньше пакетов
IKEv2 использует сокращённую процедуру установления соединения — всего 4 обмена сообщениями вместо 6–9 в IKEv1. -
Быстрее и стабильнее
Быстро восстанавливает сессии при разрыве связи (MOBIKE), что важно при мобильных/динамических IP. -
Лучшее шифрование
Полная поддержка современных алгоритмов (AES-GCM, SHA-2, ECDH). -
Встроенная поддержка NAT-Traversal
В IKEv1 NAT-T был “надстройкой”, здесь он интегрирован изначально. -
Упрощённая конфигурация
Нет разделения на Main/Aggressive Mode — процедура единая и более безопасная. -
Меньше уязвимостей
Многие атаки, возможные в IKEv1 (например, на aggressive mode), невозможны в IKEv2.
Policy-Based vs Route-Based IPsec #
Policy-Based (селекторный VPN) #
Основан на ACL (или policy), где описано:
local subnet <-> remote subnet
Шифруется только тот трафик, который совпадает с политикой.
Используется:
- Cisco Crypto Map
- MikroTik Policy-based
- Старые реализации
Минусы: сложно масштабировать, каждая новая подсеть = новая политика.
Route-Based (VTI / GRE+IPsec) #
Создаётся виртуальный интерфейс (tunnel/VTI), и IPsec шифрует трафик в нём.
Используется:
- Cisco VTI
- MikroTik IKEv2 + mode-config
- FortiGate
- AWS VPN
- VyOS
Плюсы:
- можно использовать динамическую маршрутизацию (OSPF/BGP)
- масштабируется лучше
- 1 туннель — много подсетей
GRE + IPsec #
В GRE добавляют IPsec:
- GRE → обеспечивает маршрутизацию, multicast, динамические протоколы
- IPsec → обеспечивает шифрование
Используется в DMVPN и старых Cisco-топологиях.
Что происходит внутри IPsec-туннеля #
- Исходный IP-пакет оборачивается в ESP-заголовок
- Шифруется полезная нагрузка
- Добавляется новый IP-заголовок (в Tunnel Mode)
- Уходит по Интернету
- На принимающей стороне всё расшифровывается
Как понять фазы в конфигурации Cisco/MikroTik #
Cisco: #
- Phase 1 =
crypto isakmp/crypto ikev2 - Phase 2 =
crypto ipsec transform-set,crypto map
MikroTik: #
- Phase 1 =
/ip ipsec profile,/ip ipsec peer,/ip ipsec identity - Phase 2 =
/ip ipsec proposal,/ip ipsec policy
🎯 Итоги #
IPsec — это мощный и гибкий механизм, который:
- шифрует трафик
- проверяет целостность
- обеспечивает аутентификацию
- работает на уровне сети
- поддерживает разные топологии VPN
Его двухфазная структура (IKE SA → IPsec SA) делает туннель гибким и безопасным.
